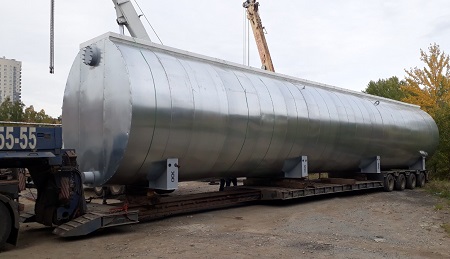

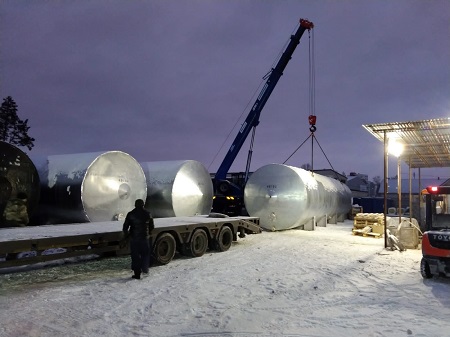

Резервуар горизонтальный стальной РГС

Наша компания предлагает купить стальные резервуары горизонтального типа РГС объемом до 100 м³ напрямую от производителя. Организуем доставку оборудования в любую точку на карте России. На каждую единицу оборудования предоставляем сертификаты качества, всю необходимую техническую и финансовую документацию. Способы доставки — нашим автотранспортом, компаниями-грузоперевозчиками, самовывозом с бесплатной погрузкой в транспорт заказчика. Чтобы сделать заявку или узнать более подробно об условиях оплаты и доставки, свяжитесь с нашим консультантом.

Назначение, конструкция и технические характеристики резервуара горизонтального РГС

Стальные резервуары с горизонтальным ориентированием предназначены для оснащения предприятий, занятых в добыче, переработке и хранении нефти и нефтепродуктов. РГС востребованы в качестве хранилищ технической воды и пожарного запаса. Сварные цельнометаллические емкости проектируются в соответствии с ГОСТ 17032 и ГОСТ Р 34347.

Конструктивно РГС представляет собой цилиндрическую емкость, рабочий продукт в которой хранится под давлением до 0,08МПа. Максимальная плотность хранимого продукта не превышает 1300 кг/м³. Емкости изготавливаются с одинарной или двойной стенкой, с одной или несколькими изолированными камерами.

Конструкция РГС состоит из следующих элементов:

• Корпус и днища. Цилиндрическая обечайка изготавливается из листовой стали толщиной от 4,0 до 12,0 мм. Торцы проектируются плоскими или конической формы.
• Элементы жесткости. За сохранение формы конструкции в процессе эксплуатации отвечают кольца, усиленные треугольными диафрагмами из стального уголка и расположенные внутри корпуса через равные промежутки.
• Опоры. Опоры или ложементы обеспечивают устойчивость оборудования как при установке в помещениях, так и на открытых площадках.
• Вспомогательные элементы. Резервуары комплектуются лестницами, люками с крышками, патрубками и штуцерами для присоединения к технологическим линиям и монтажа КИПиА. Для защиты уплотнительных поверхностей в процессе транспортировки и монтажа, монтажные отверстия, патрубки, фланцевые соединения, узлы и постановочные блоки перед отправкой на реализацию заглушаются пробками.
• Контрольно-измерительная аппаратура. Чтобы обеспечить безопасную и бесперебойную работу оборудования, РГС снабжаются огнепреградителями, дыхательной арматурой, уровнемерами, пробоотборниками, датчиками температуры и давления.

Основные характеристики горизонтального резервуара из стали

Габаритные размеры и вес конструкции приведены для справки. Под заказ возможно изготовление РГС с промежуточным объемом или по индивидуальному проекту.

Модификации РГС

На базе проекта наземного одностенного горизонтального резервуара проектируются следующие виды РГС:

Двустенные резервуары

Стальная сварная емкость имеет внешнюю стенку, которая обеспечивает защиту корпуса от внешних воздействий — коррозии и механических повреждений. Изоляционное пространство между внешней оболочкой и корпусом заполняется нейтральным газом или демпфирующей жидкостью. Минимальная толщина защитной оболочки 6,0 мм. Монтаж люков и патрубков осуществляется после окончания всех сварочных работ. Для заполнения межстенного пространства и слива жидкости предусмотрена система закрытого типа.

Конструкции двустенного типа обеспечивают высокую экобезопасность процессов хранения ГСМ и других химически активных сред. Полость, заполненная азотом или тосолом, выполняет роль барьера безопасности при возникновении утечек и аварийных ситуаций.

Многокамерные емкости

Для хранения в одном резервуаре двух и более жидкостей с разным химическим составом, но одинаковым температурным режимом хранения, проектируются многокамерные резервуары. Внутреннее пространство РГС делится на изолированные камеры с помощью перегородок с двойной стенкой. Каждая камера оснащается люком и комплектом штуцеров для монтажа дыхательной арматуры, пробоотборников, датчиков и другого навесного оборудования, а также для заполнения и слива рабочей среды из каждой камеры.

РГС с системой подогрева

Сварные сосуды, предназначенные для хранения вязких продуктов в условиях низких температур, комплектуются системами подогрева:

• Внутренний нагрев. Система обогрева имеет вид трубчатого змеевика, внутри которого циркулирует нагретый пар, вод или масло.
• Внешний нагрев. Поддерживать заданный температурный режим внутри корпуса позволяет монтаж саморегулирующегося греющего кабеля. Эл.кабель монтируется в нижней части резервуара. Шаг укладки нагревательных секций рассчитывается исходя из габаритов и объема РГС.

Еще один вариант наружного обогрева — теплообменная рубашка толщиной до 100 мм с проточно-циркулирующим теплоносителем.

РГС с теплоизоляцией

По желанию заказчика горизонтальные емкости изготавливаются с теплоизоляционным слоем. В качестве изоляционного материала используются плиты из базальтовой ваты, вспененный эластомер каучука, вспененный полиуретан. Для защиты изоляционного слоя от механической деформации и климатических факторов, после монтажа теплоизоляции поверх корпуса делают оболочку из листовой оцинкованной стали.

Подземные РГС

По месту установки резервуары делятся на наземные и подземные. Наземные емкости (РГСн) устанавливаются на подготовленные площадки с бетонным основанием. Для установки в проектное положение РГСп подготавливают котлован, на дно которого насыпают песчаную подушку или заливают железобетонную плиту. Выбор основания для РГСп определяется по результатам инженерных изысканий с учетом плотности и состава грунта, уровня грунтовых вод. После засыпки резервуара, люк и выходные отверстия патрубков остаются выше нулевого уровня, обеспечивая доступ к оборудованию.

Контроль качества резервуаров РГС и методы контроля

Многоэтапный контроль качества позволяет обеспечивать наших заказчиков оборудованием, параметры и технические характеристики которого соответствуют требованиям госстандартов:

• Входной контроль. Предупредительный контроль проводится при приемке заготовок и материалов для производства РГС.
• Текущий контроль. Специалистами отдела технического контроля проверяется соответствие технологических операций плану производства работ.
• Выходной контроль. Каждый резервуар проходит ряд испытаний с применением методов неразрушающего контроля. Проверяется комплектность поставки. исправность и работоспособность всех узлов.

В первую очередь оценивается качество сварных соединений путем визуального осмотра с помощью увеличительных приборов, шаблонов и мерительного инструмента. Выявление внутренних дефектов металла проводится с помощью порошковой дефектоскопии, радиационного, магнитографического и ультразвукового контроля. Герметичность сварных резервуаров определяется по результатам пневматических и/или гидравлических испытаний.

Как заказать резервуар горизонтальный стальной по выгодной цене

С нами можно заключить договор на изготовление горизонтальных емкостей для хранения воды и продуктов переработки нефти с доставкой и установкой в проектное положение.

Чтобы сделать заявку, воспользуйтесь одним из следующих способов:

• позвоните по указанному телефону;
• напишите на email или оформите заказ онлайн.

Наш специалист перезвонит вам в самое ближайшее время, задаст ряд уточняющих вопросов, рассчитает и озвучит стоимость проекта, расскажет о скидках и выгодных предложениях.
